Этой зимой меня звали на решение нерешаемой проблемы, которую пусть не сразу, но достаточно точно установил и подтвердил. В чём причина? В том, что используется муфта где-то под землёй и ей стало плохо. Из-за этого и начались все остальные проблемы с отгоревшим «нулём».
К счастью, им повезло дожить до лета на двух фазах. И уже в августе начнут сами земляные работы по поиску той самой злосчастной муфты, которая точно есть. Вот в сентябре мне её покажут. Заодно и будут пожелания, что нужен будет отвод на баню, которая займёт место сарая.
Муфта на два выхода и коммутация внутри рукава — это будет сложно и тяжело. Предложил поставить шкафчик, в котором всё расключим. На том и порешили. Они готовить деньги, а я закупаться всем необходимым для подключения.

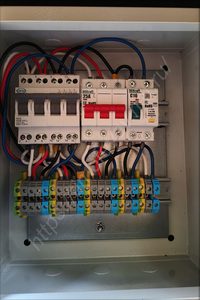

Быстро прикинув, что нужно для шкафчика, сразу закажу материалы и муфты (ибо там ещё один отрезок кабеля). За день до намеченных работ, как раз придёт к нам бабье лето, соберу шкафчик. Получилось неплохо, но неидеально, конечно.
Всё бы было так просто, как казалось на первый взгляд. На самом деле тут я и сам несколько лоханусь. Надо было не «на глаз» смотреть сечение проводов, а измерять. Вот и получилось, что «алюминий» совсем не десять, а шестнадцать. Влезет ли он? Это большой вопрос. Да и с муфтами явная лажа выйдет. В голове всё как-то перемешалось.
Попробовал найти нужные муфты — их сейчас завод не делает. Запасов тоже нет. В целом, это даже станет плюсом, а не минусом. Мозг остынет и начну проверять, что да как. В клеммники «шестнадцатый» кабель влезает, а муфту использовать сейчас можно одну, только для ремонта повреждённого участка.
Не хватает только трубостойки для установки ящика. Договариваемся всё сделать на следующий день. И, на следующий день, мы приступим. Несмотря на простоту работы, она требует времени: подготовить, разделать, соединить правильно. В общем, включение будет, если не по темноте, то уже в сумерках.
Что могу сказать? Проблема не устранена! Отключив один автомат, я увидел, как скакнуло напряжение на фазе. Это не нормально! Пока щёлкал — «даст дыму» котёл. Вот это уже по-настоящему больно, так как плата управления стоит каких-то нереальных денег, но можно включить мозг и найти решение (и его точно найду куда дешевле).

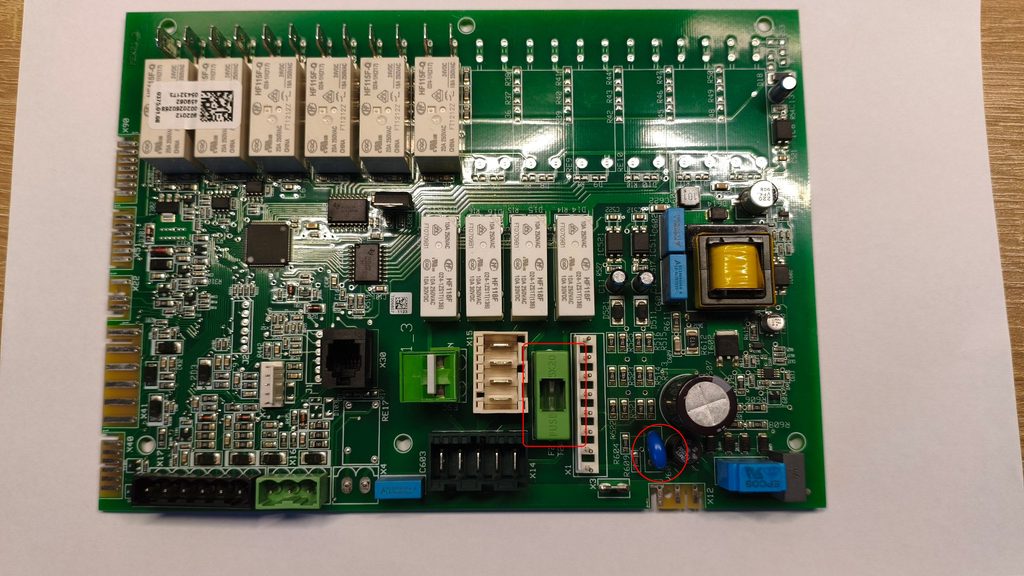

Я прямо сказал, что смысла искать вторую муфту или повреждение кабеля нет. Лучше купить кусок кабеля и сразу завести в ящик, когда будет всё раскопано. Пока этот момент решают, займусь ремонтом котла. Как и думал, схема была проста, когда перенапряг пошёл по фазе, то выгорел варистор и за собой потянул предохранитель, защитивший собой всё остальное.
Если кто-то столкнётся с такой проблемой на Proterm Skat 14 Ray, то номиналы у элементов следующие:
- предохранитель — 5х20 2А 250М
- варистор — S10K300
Варистор перепаял и когда они приедут, то установлю плату обратно. Заработает! Тем днём была отличная погода и очень сухая, а с завтрашнего дня начинались дожди. Надо рискнуть и попробовать затащить кабель, который был привезён. На всё у нас уйдёт часа два времени. После его замены всё заработает, как нужно. По мелочи причешу электрику до того момента, как будем перебирать полностью щиток, но это будет уже в новой серии этой эпопеи.
Что стало причиной проблем и отгорания «нуля» целиком и полностью неясно, так как извлечь старый кабель не удалось, но судя по куску, что разделывал: пробой из-за влаги под изоляцией. Почему так произошло тоже не могу сказать. Видимо пришло его время.
